- Powierzchnia użytkowa 130.80 m²
- Dodatkowo:
- kotłownia 8.50 m²
- garaż 25.35 m²
- Powierzchnia zabudowy 139.58 m²
- Pow. netto 191.66 m²
- Kubatura 492.79 m³
- Wymiary budynku 15.40 × 10.70 m
- Wysokość budynku 8.75 m
- Kąt nachylenia dachu 43o null
- Powierzchnia dachu 157 m²
- Minimalne wymiary działki 23.40 x 18.70 m
Cena projektu
2 480 pln
3 100 pln
- Katalogowa karta projektu (687 KB)
- Patryk G1 - charakterystyka energetyczna (wersja domu z wentylacją grawitacyjną)Budynek spełnia wymagania WT2017 (453 KB)
- Patryk G1 - charakterystyka energetyczna (wersja domu z wentylacją mechaniczną)Budynek spełnia wymagania WT2017 (455 KB)
- Patryk G1 - materiały z projektu technicznegonull (1035 KB)
- Patryk G1 - materiały z projektu technicznego (odbicie lustrzane)null (1024 KB)
- Patryk G1 - zestawienie materiałów SSOnull (38 KB)
- Patryk G1 - zestawienie materiałów SSZnull (46 KB)
- Patryk G1 - zestawienie materiałów SDnull (507 KB)

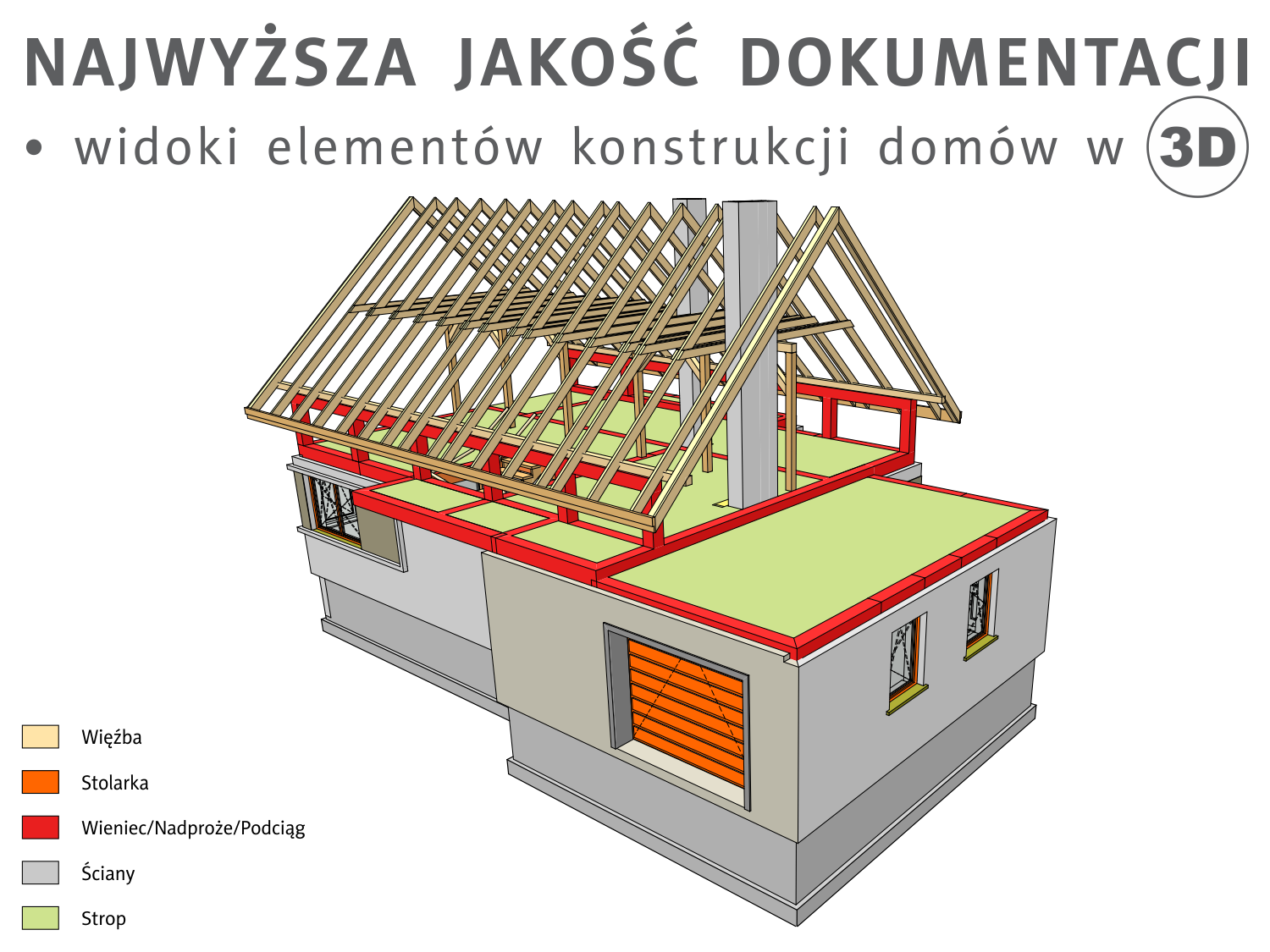

- NAJWYŻSZA JAKOŚĆ DOKUMENTACJI - widoki elementów konstrukcji domów w 3Dnull (545 KB)
- Patryk G1 - zestawienie płyt elewacyjnych firmy PRODEMAnull (169 KB)
- ProDeck - system tarasowy TERRAnull (2189 KB)
Zadaj pytanie do projektu Patryk G1
Jesteś zainteresowany/a tym projektem? Architekt dyżurny przygotuje dla Ciebie materiały z projektu technicznego. Zostaw nam swoje dane, powiadomimy Cię, gdy pliki będą dostępne.
Zamawiając usługi forum i dzienników budowy, przyjmujesz do wiadomości i wyrażasz zgodę na świadczenie tych usług i przetwarzanie przez Usługodawcę, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J., jako Administratora danych, podanych w formularzu danych osobowych, na zasadach wskazanych w Regulaminie i Polityce Prywatności serwisu ARCHIPELAG.pl.
Jeśli chcesz także otrzymywać bonusy i informacje dotyczące akcji promocyjnych naszych i naszych Partnerów, wyraź zgodę dodatkową i zaznacz odpowiednie pole. Wyrażam zgodę na przetwarzanie moich danych osobowych przez administratora, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, nr KRS 0000123673, NIP: 897-16-05-744, REGON: 931987209:
Na podstawie art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (RODO) informujemy Cię, że (przeczytaj klauzulę informacyjną):
czytaj całość ›Parter
- 1. Wiatrołap 3.56 m²
- 2. Hol + schody 11.54 m²
- 3. Kuchnia 9.49 m²
- 4. Spiżarnia 2.34 m²
- 5. Pokój dzienny + jadalnia 31.08 m²
- 6. Gabinet 10.26 m²
- 7. Łazienka 2.98 m²
- 8. Kotłownia 8.50 m²
- 9. Garaż 25.35 m²
Poddasze
- 1. Korytarz 6.22 m²
- 2. Sypialnia 12.17 m²
- 3. Garderoba 5.41 m²
- 4. Sypialnia 14.11 m²
- 5. Sypialnia 11.33 m²
- 6. Łazienka 6.33 m²
- 7. Pralnia 3.98 m²
Usytuowanie na działce
Schemat przekroju
Zużycie energii
Wskaźnik EP dla domu z wentylacją grawitacyjną (szczegółowe dane w charakterystyce energetycznej)
Pobierz charakterystykę energetyczną:
Wskaźnik EP określa roczne zapotrzebowanie domu na nieodnawialną energię pierwotną do ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej.
Szacunkowy koszt budowy
| STANDARDOWE (uśrednione) [zł] |
||
|---|---|---|
| Stan surowy otwarty: | 249 158 (1) | |
| Stan surowy zamknięty: | 306 656 (1) | |
| Stan deweloperski: | 507 899 (1) | |
| Instalacje wewnętrzne: | 50 789 (1) | |
|
(1) Wyliczone według współczynników (2) Wyliczone według kosztorysu |
||
Elewacje
frontowa
lewa
tylna
prawa
Inne wersje projektu
Widoki 3D
Opinia eksperta
Forum (3)
Ostatnie tematy:
- Patryk G1 [105] gość, 2019-03-01 17:36
- Patryk G1 [13] gość, 2017-07-21 09:58
- Taras nad garażem [1] gość, 2017-03-03 10:32
Podobne projekty domów
Archipelag dla Ciebie
Polecane technologie
Wypełnij formularz, skontaktujemy się z Tobą.
Zamawiając usługi forum i dzienników budowy, przyjmujesz do wiadomości i wyrażasz zgodę na świadczenie tych usług i przetwarzanie przez Usługodawcę, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J., jako Administratora danych, podanych w formularzu danych osobowych, na zasadach wskazanych w Regulaminie i Polityce Prywatności serwisu ARCHIPELAG.pl.
Jeśli chcesz także otrzymywać bonusy i informacje dotyczące akcji promocyjnych naszych i naszych Partnerów, wyraź zgodę dodatkową i zaznacz odpowiednie pole. Wyrażam zgodę na przetwarzanie moich danych osobowych przez administratora, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, nr KRS 0000123673, NIP: 897-16-05-744, REGON: 931987209:
Na podstawie art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (RODO) informujemy Cię, że (przeczytaj klauzulę informacyjną):
czytaj całość ›
Projekt Patryk G1 przedstawia nowoczesny i funkcjonalny dom jednorodzinny. Jego ciepły i ekskluzywny obraz nadaje elewacja z naturalnego drewna. Użycie w tym przypadku płyt HPL z naturalną okleiną drewnianą / fornir / firmy Prodema S.A. ma ogromne zalety: 1/ płyta jest całkowicie bezobsługowa, nigdy nie wymaga żadnej impregnacji. 2/ płyta jest wielkoformatowa – 2440 x 1220 mm co daje możliwość pocięcia jej na dowolne rozmiary. 3/ fornir ma dużo bardziej atrakcyjne usłojenie niż klasyczna deska co zapewnia niepowtarzalną i ekskluzywną estetykę 4/ dostępne 9 kolorów okleiny na bazie dwóch fornirów okume i ayous – kolory w katalogu. 5/ możliwość oklejenia drzwi wejściowych i drzwi garażowych tym samym kolorem forniru 6/ możliwa wersja płyty z dwustronnie widocznym fornirem co jest szczególnie istotne w przypadku żaluzji
