Projekt domu Ofelia G1 - wizualizacja frontowa
Autor: Robert Wójciak

Ofelia G1



  • Wersja:
    • 1
  • Powierzchnia użytkowa 136.10 m²
  • Dodatkowo:
  • kotłownia 7.07 m²
  • garaż 18.59 m²
  • strych 10.19 m²
  • Powierzchnia zabudowy 130.72 m²
  • Pow. netto 221.12 m²
  • Kubatura 538.74 m³
  • Wymiary budynku 13.40 × 11.80 m
  • Wysokość budynku 8.98 m
  • Kąt nachylenia dachu 45o
  • Powierzchnia dachu 250 m²
  • Minimalne wymiary działki 21.70 x 22.50 m

Cena projektu

2 000 pln

2 500 pln

Zaloguj się aby pobrać plik
Przypomnij hasło
Zadaj pytanie do projektu Ofelia G1

Jesteś zainteresowany/a tym projektem? Architekt dyżurny przygotuje dla Ciebie materiały z projektu technicznego. Zostaw nam swoje dane, powiadomimy Cię, gdy pliki będą dostępne.

Zamawiając usługi forum i dzienników budowy, przyjmujesz do wiadomości i wyrażasz zgodę na świadczenie tych usług i przetwarzanie przez Usługodawcę, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J., jako Administratora danych, podanych w formularzu danych osobowych, na zasadach wskazanych w Regulaminie i Polityce Prywatności serwisu ARCHIPELAG.pl.

Jeśli chcesz także otrzymywać bonusy i informacje dotyczące akcji promocyjnych naszych i naszych Partnerów, wyraź zgodę dodatkową i zaznacz odpowiednie pole. Wyrażam zgodę na przetwarzanie moich danych osobowych przez administratora, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, nr KRS 0000123673, NIP: 897-16-05-744, REGON: 931987209:

Na podstawie art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (RODO) informujemy Cię, że (przeczytaj klauzulę informacyjną):

czytaj całość ›
Pola oznaczone gwiazdką (*) są obowiązkowe do wypełnienia

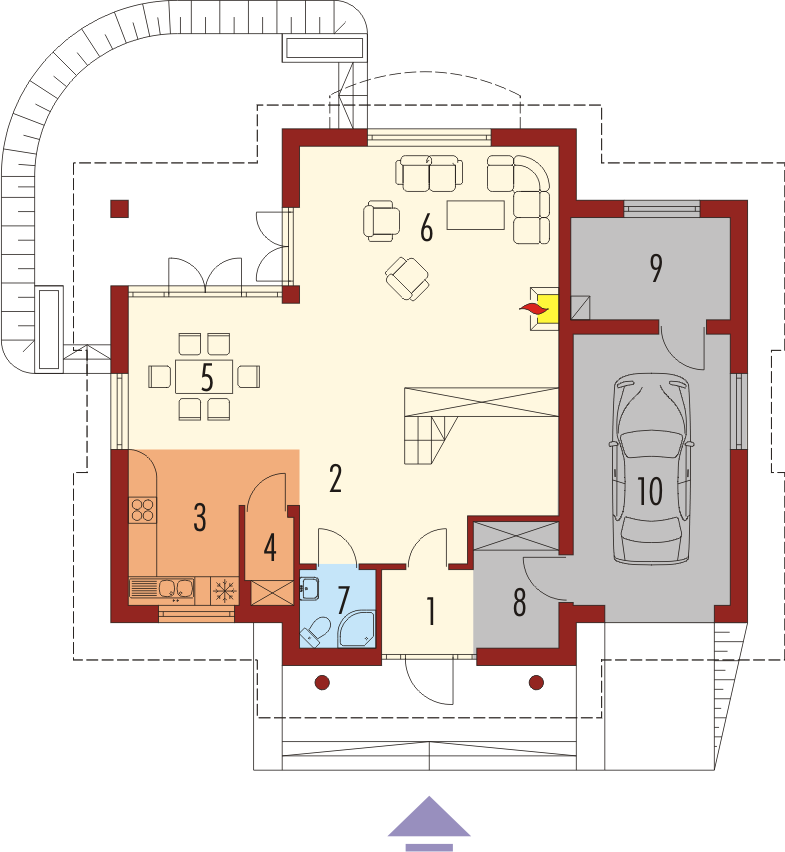

Parter

  • 1. Wiatrołap 3.13 m²
  • 2. Hol 8.08 m²
  • 3. Kuchnia 9.35 m²
  • 4. Spiżarnia 1.90 m²
  • 5. Jadalnia 10.53 m²
  • 6. Pokój dzienny 30.24 m²
  • 7. Toaleta 2.57 m²
  • 8. Aneks gospodarczy 4.68 m²
  • 9. Kotłownia 7.07 m²
  • 10. Garaż 18.59 m²

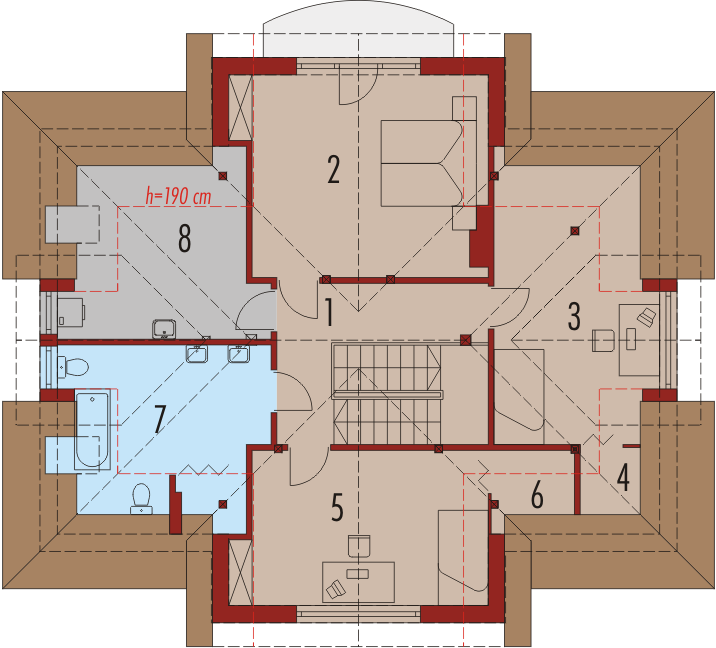

Poddasze

  • 1. Korytarz 7.83 m²
  • 2. Sypialnia 19.11 m²
  • 3. Pokój 13.51 m²
  • 4. Garderoba 0.23 m²
  • 5. Pokój 14.55 m²
  • 6. Garderoba 0.85 m²
  • 7. Łazienka 9.54 m²
  • 8. Strych 10.19 m²

Więcej o projekcie domu Ofelia G1

Ofelia G1 to dom o tradycyjnej architekturze z czterema lukarnami i zadaszonym tarasem.Pięknie wykończona elewacja z dodatkiem klinkieru wspaniale harmonizuje z czerwoną dachówką. Parter to duża, otwarta przestrzeń dzienna. Dzięki dużym przeszkleniom jest jasna i słoneczna. Na poddaszu oprócz sypialni i łazienki zaprojektowano także praktyczny strych.

Budowa zgodna z zastosowaną w dokumentacji technicznej izolacją termiczną i materiałami konstrukcyjnymi gwarantuje:
- założoną izolacyjność cieplną i akustyczną przegród budowlanych
- odpowiednią wytrzymałość i odporność ścian na działanie czynników atmosferycznych
- właściwy bilans energetyczny oraz wymagane przepisami parametry sprawności energetycznej budynku
- komfort termiczny: izolacja od zimna, gorąca i hałasu
- komfort użytkowania, jakość i bezpieczeństwo
- zdrowy mikroklimat wnętrz, czyli zdrowy dom

czytaj więcej

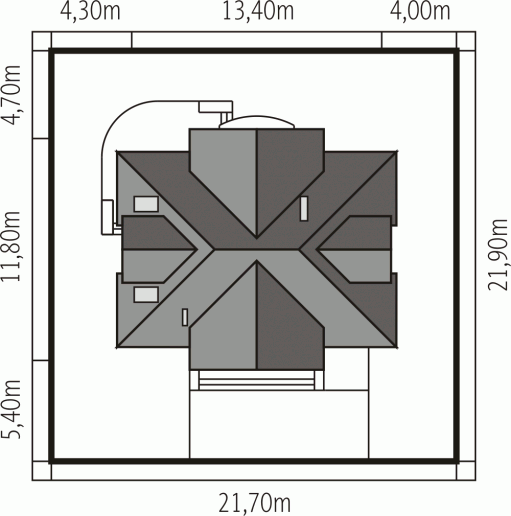

Usytuowanie na działce

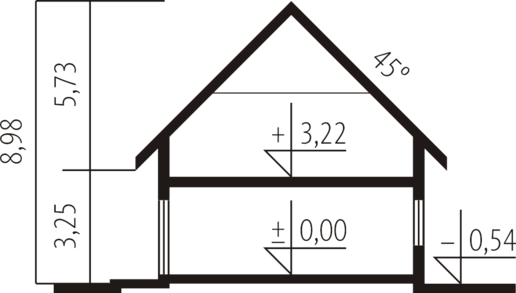

Schemat przekroju

Zużycie energii

Projekt domu zgodny z przepisami WT 2017

Wskaźnik EP dla domu z wentylacją grawitacyjną (szczegółowe dane w charakterystyce energetycznej)

EP = 94.22 kWh/m2*rok

Pobierz charakterystykę energetyczną:

Wskaźnik EP określa roczne zapotrzebowanie domu na nieodnawialną energię pierwotną do ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej.

Szacunkowy koszt budowy

  STANDARDOWE
(uśrednione)
[zł]
Stan surowy otwarty: 287 456 (1)
Stan surowy zamknięty: 353 792 (1)
Stan deweloperski: 585 968 (1)
Instalacje wewnętrzne: 58 596 (1)

(1) Wyliczone według współczynników

(2) Wyliczone według kosztorysu

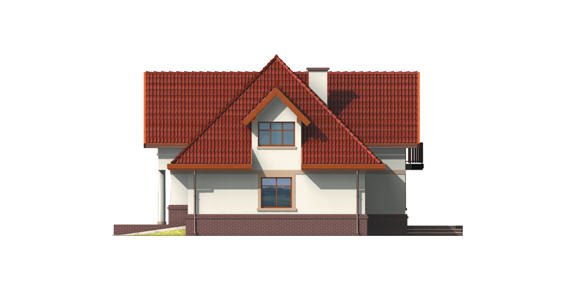

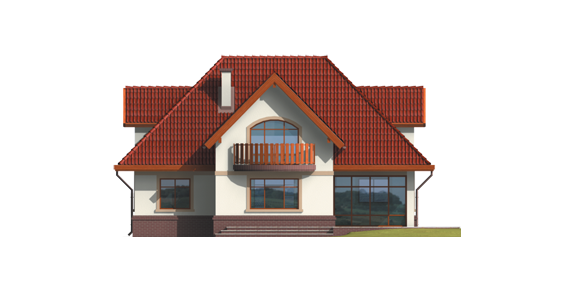

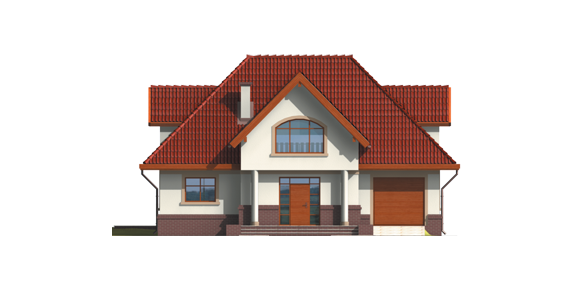

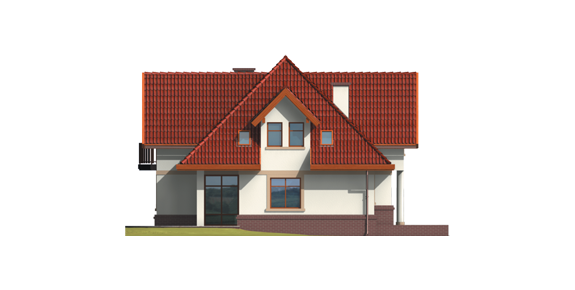

Elewacje

frontowa

lewa

tylna

prawa
